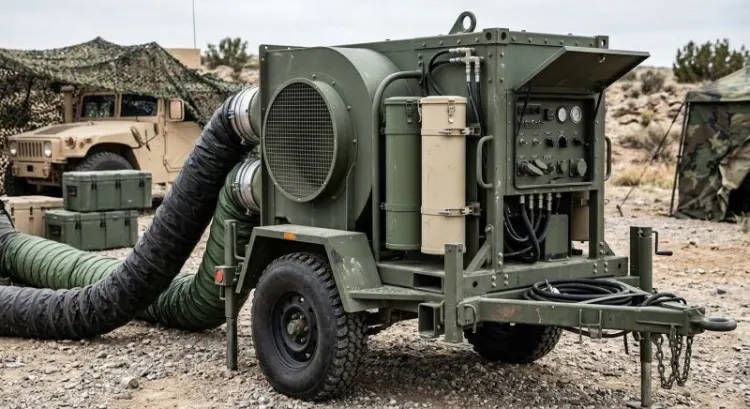

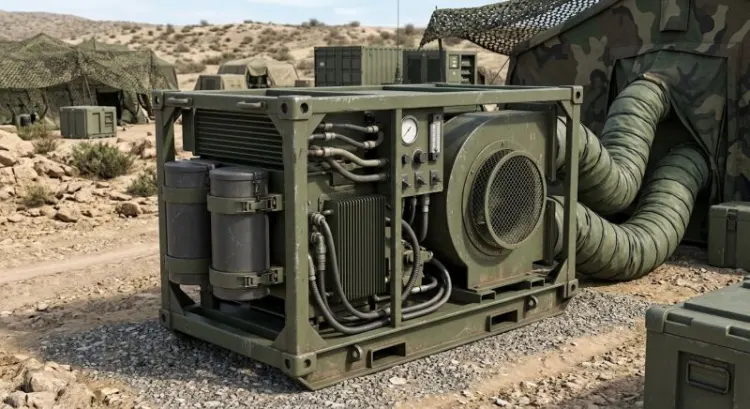

Pour choisir la ventilation d'une application militaire, il faut d'abord savoir ce qu'on ventile. Un équipement embarqué ou déployable (shelter, véhicule, baie électronique) se dimensionne selon un profil d'environnement adapté au cas, au sens de la MIL-STD-810 : température, sable, vibrations, chocs. Un bâtiment de défense relève d'un autre référentiel américain, l'UFC 3-410-01, qui encadre le chauffage, la ventilation et la climatisation. Le ventilateur se choisit ensuite dans ce cadre.
Que demande la MIL-STD-810 en ingénierie environnementale pour la ventilation d'un équipement militaire ?
La MIL-STD-810, aujourd'hui en révision H, est une norme du département de la Défense américain consacrée à l'ingénierie environnementale. Elle ne décrit pas comment concevoir un système de ventilation. Elle définit une démarche : identifier les environnements que le matériel rencontrera au cours de sa vie, puis vérifier en laboratoire qu'il y résiste.
Le cœur de la norme est le tailoring, c'est-à-dire l'adaptation des essais au profil de vie réel de l'équipement. La première partie de la norme guide cette analyse. La deuxième regroupe les méthodes d'essai. Un ventilateur intégré dans un équipement est concerné au premier chef par plusieurs d'entre elles :
- Hautes et basses températures (méthodes 501 et 502) : démarrage à froid, tenue des roulements et du moteur en chaleur extrême.
- Humidité et brouillard salin (méthodes 507 et 509) : corrosion des pièces métalliques, des connecteurs et des bobinages.
- Sable et poussière (méthode 510) : abrasion des pales, pénétration dans les paliers, colmatage.
- Vibrations et chocs (méthodes 514 et 516) : tenue mécanique sur un véhicule, une plateforme ou lors du transport.
- Basse pression (méthode 500) : pour un matériel transporté ou utilisé en altitude, le débit d'air massique baisse et le refroidissement avec.
C'est l'équipement complet qui est soumis aux essais, pas le ventilateur seul. Un ventilateur n'est donc pas « certifié MIL-STD-810 » dans l'absolu. Il a été essayé selon des méthodes et des niveaux précis, et ce sont ces rapports d'essai qu'il faut demander et comparer au profil du programme. D'autres normes s'ajoutent souvent dans un cahier des charges militaire : la MIL-STD-461 pour la compatibilité électromagnétique, la MIL-STD-1275 pour les réseaux de bord en 28 V continu des véhicules. En France, les programmes peuvent aussi s'appuyer sur la GAM-EG-13 ou sur les publications AECTP de l'OTAN. C'est le cahier des charges du donneur d'ordre qui tranche.
Quel rôle joue Rosenberg France dans un projet de ventilation de défense ?
Rosenberg France est la filiale commerciale française, créée en 1983 sous le nom d'AIRPRO, du groupe allemand Rosenberg GmbH. Ce groupe fabrique des ventilateurs et des moteurs à rotor extérieur. Depuis son stock de Ternay, près de Lyon, elle conseille, sélectionne et fournit des ventilateurs industriels standard ou sur mesure, avec un bureau d'études et un atelier de montage. Les produits sont fabriqués dans les usines du groupe, notamment à Künzelsau en Allemagne et à Vendôme. La défense figure parmi ses applications, à côté des solutions embarquées et du ferroviaire. Son guide en ligne détaille les composants d'un système de ventilation industriel.
- Ventilateurs axiaux, centrifuges, moto-turbines (plug fan), ventilateurs de gaine, tourelles d'extraction et caissons de ventilation.
- Technologie moteur EC et ECFanGrid, un fanwall à moteurs EC qui sert à moderniser les centrales de traitement d'air.
- Marques du groupe : Rosenberg, Ecofit et ETRI.
- Logiciel de sélection en ligne Rovent, avec fiches techniques et fichiers 3D.
- Conseil technique auprès d'intégrateurs (OEM), de bureaux d'études, d'industriels et d'installateurs, partout en France grâce à des technico-commerciaux itinérants.
D'autres fabricants interviennent sur ce marché. ebm-papst est un fabricant allemand de ventilateurs et de moteurs. Rotron est une marque américaine de ventilateurs et de soufflantes. ETRI, déjà citée, est l'une des marques du groupe Rosenberg.
Que prévoit l'UFC 3-410-01 pour le chauffage, la ventilation et la climatisation des installations militaires ?

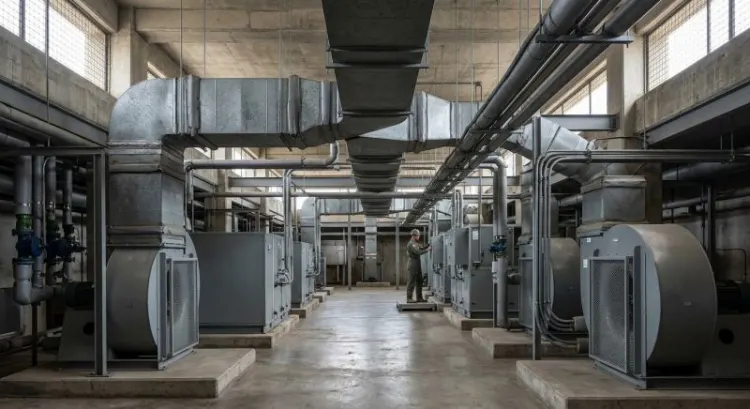

Les Unified Facilities Criteria (UFC) sont les critères de conception des installations du département de la Défense américain. L'UFC 3-410-01, intitulé Heating, Ventilating, and Air Conditioning Systems, s'applique aux systèmes de chauffage, ventilation et climatisation des bâtiments militaires, en construction neuve comme en rénovation.
Le document s'appuie largement sur les normes de l'ASHRAE pour la qualité d'air intérieur et l'efficacité énergétique, et y ajoute des exigences propres au contexte militaire. En pratique, un projet couvert par ce référentiel traite notamment :
- le calcul des débits d'air neuf selon l'occupation des locaux ;
- le choix et le rendement des équipements, ventilateurs et centrales de traitement d'air compris ;
- la régulation et la supervision des installations ;
- la maintenabilité, avec des accès suffisants pour l'entretien ;
- les exigences antiterroristes, comme l'emplacement des prises d'air et l'arrêt d'urgence de la ventilation, qui renvoient à l'UFC 4-010-01.
Ce référentiel s'impose aux installations du DoD et aux marchés qui le citent. Un site militaire français suit la réglementation française et les spécifications de son maître d'ouvrage. Avant de transposer une exigence, il vaut mieux interroger l'autorité qui a rédigé le cahier des charges.
Comment choisir concrètement un ventilateur pour une application militaire ?
La sélection part du profil environnemental, pas du catalogue. Quelques questions permettent de cadrer le besoin avant de consulter un fournisseur :
- Quel point de fonctionnement ? Débit et pression disponibles, à recalculer aux températures et altitudes extrêmes du profil.
- Quelle alimentation ? Réseau de bord continu, réseau triphasé d'infrastructure ou groupe électrogène. Le moteur et l'électronique de pilotage en dépendent.
- Quelle exposition ? Sable, embruns, humidité : elles orientent les matériaux, les traitements de surface et le degré de protection.
- Quelles contraintes mécaniques ? Vibrations du porteur, chocs, fixation et encombrement disponibles.
- Quel niveau de preuve ? Rapports d'essais existants, essais à prévoir sur l'équipement complet, traçabilité exigée par le programme.
Le moteur EC présente un intérêt sur ce type de projet : il permet de faire varier la vitesse et donc d'adapter le débit à la charge thermique réelle. Sur un équipement embarqué, il faut tout de même vérifier sa compatibilité électromagnétique dans le cadre de l'équipement complet.
Tableau récapitulatif
| Référentiel | Ce qu'il couvre | Conséquence pour la ventilation |
|---|---|---|
| MIL-STD-810 | Ingénierie environnementale et essais en laboratoire des matériels | Le ventilateur doit tenir le profil adapté au cas : température, sable, humidité, vibrations, chocs |
| MIL-STD-461 | Compatibilité électromagnétique | Le moteur et son électronique doivent rester dans les limites d'émission et de susceptibilité |
| UFC 3-410-01 | Chauffage, ventilation et climatisation des installations du DoD | Débits, rendement, régulation et maintenabilité des systèmes de bâtiment |
| UFC 4-010-01 | Antiterrorisme dans les bâtiments du DoD | Emplacement des prises d'air, arrêt d'urgence de la ventilation |
| Cahier des charges du programme | Exigences contractuelles du donneur d'ordre | Il fixe les normes réellement applicables et le niveau de preuve attendu |
Questions fréquentes
Un ventilateur peut-il être « certifié MIL-STD-810 » ?
Non, la MIL-STD-810 n'est pas une certification. Elle décrit des méthodes d'essai que l'on adapte à chaque programme. Le bon réflexe consiste à demander les rapports d'essai, puis à vérifier que les méthodes et les niveaux correspondent au profil de l'équipement.
L'UFC 3-410-01 s'applique-t-il en France ?
Il s'applique aux installations du département de la Défense américain et aux marchés qui y font référence. Sur un site français, ce sont la réglementation nationale et les spécifications du maître d'ouvrage qui s'appliquent.
Peut-on utiliser un ventilateur industriel standard dans un projet de défense ?
Pour la ventilation d'un bâtiment, c'est courant, dès lors que les exigences du cahier des charges sont respectées. Pour un équipement embarqué ou déployable, c'est la qualification de l'équipement complet qui décide. Un produit standard peut convenir, ou bien une version sur mesure.
À qui s'adresser depuis la région de Saint-Étienne ?
Rosenberg France, filiale française du groupe Rosenberg, travaille depuis Ternay, près de Lyon. Elle suit ses clients professionnels dans toute la France avec des technico-commerciaux itinérants. Elle conseille, sélectionne et fournit des ventilateurs standard ou sur mesure, avec un bureau d'études et un atelier de montage, et compte la défense parmi ses applications.
